Wendetraversen
Anwendung & Lastaufnahme

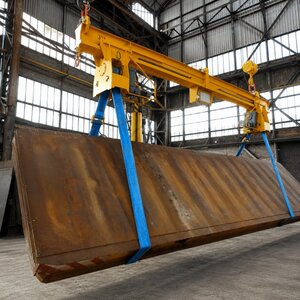

Wendetraversen kommen überall dort zum Einsatz, wo schwere, sperrige oder asymmetrische Bauteile sicher am Kran gedreht und exakt positioniert werden müssen – etwa im Stahlbau, Maschinenbau oder bei großvolumigen Konstruktionen. Sie ermöglichen das kontrollierte Wenden von Bauteilen, die mit klassischen Hebemitteln nur schwer oder risikobehaftet zu handhaben wären.
Die Lastaufnahme erfolgt je nach Ausführung über Hebebänder oder Ketten. Dadurch wird das Bauteil formschlüssig und stabil aufgenommen und bleibt während des gesamten Wendevorgangs sicher geführt.
Durch die gleichmäßige Kraftverteilung über die Wendetraverse wird die Last kontrolliert gedreht und materialschonend in die gewünschte Position gebracht – sicher, reproduzierbar und effizient im täglichen Kranbetrieb.
Einfach starten!
Last einhängen, anschlagen und los geht’s. Aufwendige Hilfskonstruktionen oder das Arbeiten mit zwei Kränen entfallen komplett – die Traverse übernimmt den sicheren Wendevorgang.
Sicher im Griff
Der Wendeprozess lässt sich jederzeit stoppen und aus sicherer Entfernung per Funk steuern. Auch asymmetrische Lasten können durch getrennt ansteuerbare Antriebe kontrolliert bewegt werden.
Schnell im Einsatz!
Keine lange Vorbereitung oder großflächige Absperrung nötig. Wenn die Last passt, kann direkt gestartet werden – flexibel einsetzbar an nahezu jedem Kran.

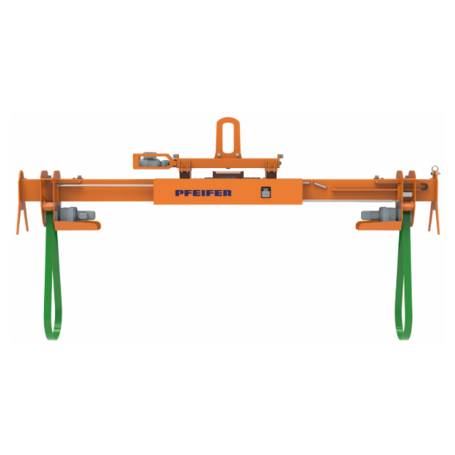

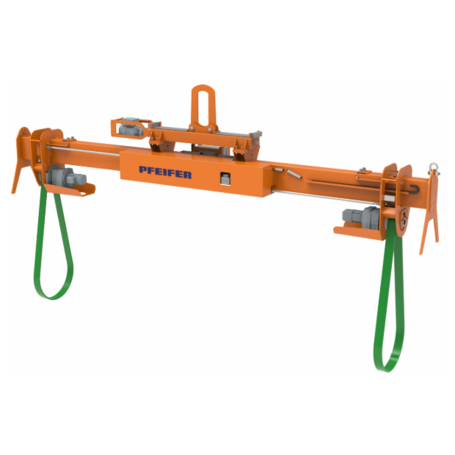

Standardausführung
Antrieb
Zwei elektromotorisch angetriebene Laufrollen mit synchronem Lauf
Sicherheitstechnische Einrichtung
- Wendevorgang jederzeit per Not-Halt stoppbar
- LED Signallampen
Bedienung
- Funkfernsteuerung
- Mit automatischer Bandabschaltung gegen Durchfahren des Bandschlosses durch die Antriebsrolle
Aufhängung
Aufhängung für Einfachhaken nach DIN 15401, an Ihre Kranhakennummer angepasst
Lastaufnahme
Zwei PU-beschichtete Bänder mit festem Bandabstand, einseitig beschichtet und teilbar
Lieferung
- Komplett verdrahtet mit Schaltkasten und Steckverbindung zur Kranelektrik
- Ohne Federkabeltrommel
- Mit zwei Hebebänder
Varianten & Optionen

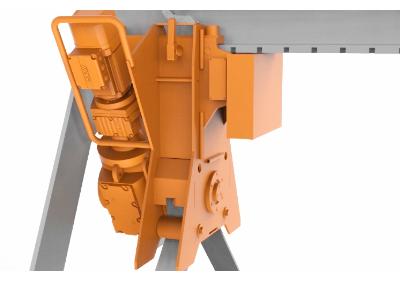

Manuell verstellbare Wendeeinheiten
Rollengelagerte Wendeeinheiten für leichtgängiges Verschieben mit Rasterung zur sicheren Arretierung.
Elektromotorisch verstellbare Wendeeinheiten
Synchrone Verstellung über einen Spindeltrieb.
Lastaufnahme durch Endlosketten
Unter Last verfahrbare Aufhängung
Automatische, spindelgetriebene Positionierung über dem Lastschwerpunkt.
Akkubetrieben
Zwei austauschbare Akkublöcke, digitale Spannungs- und Restlaufzeitanzeige, bis zu ca. 1.000 Ladezyklen.
Abstellfüße
Wir empfehlen diese nach DGUV Regel 109-017 zur standsicheren Ablage des Lastaufnahmemittels und zur Vermeidung des Umkippens.
Ablagegestell
Zum sicheren Ablegen der Wendetraverse bei Nichtgebrauch.
Herstellung nach Kundenanforderung
Wir fertigen Ihre Wendetraverse individuell nach Ihren Anforderungen – z. B. mit weiteren Anschlagmöglichkeiten, Bandabschaltung, asynchron verstellbare Wendeeinheiten, Zweikranbetrieb und weiteren Anpassungen.
Fragen Sie uns!

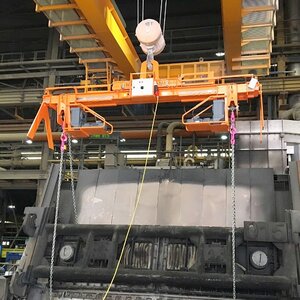

Wendetraverse zum Wenden von Ofentüren
Die Wendetraverse ist für eine Tragfähigkeit bis 16.000 kg ausgelegt und besitzt eine verstellbare Aufhängeöse zur Anpassung an unterschiedliche Kranhakenabmessungen.
Die Aufhängung ist in der Position variabel einstellbar und dient der zentrischen Lastaufnahme im Lastschwerpunkt. Die Verstellung der Aufhängung kann unter Last erfolgen und ist für eine maximale Schräglage von bis zu 3° ausgelegt. Die Einstellbarkeit ermöglicht unterschiedliche Einbausituationen innerhalb der Arbeitslänge von 2.500 bis 4.500 mm.
Wendetraverse mit asynchroner Verstellung
Wendetraverse in elektromechanischer Ausführung zum sicheren Wenden von Werkzeugteilen bis 15 t Tragfähigkeit.
Die Arbeitsbreite ist elektrisch einzeln und synchron zwischen 2.000 und 4.000 mm verstellbar. Mit zweilagig, PU-beschichteten Hebebändern. Die Bedienung erfolgt über Funkfernsteuerung.
Wendetraverse mit manuell verstellbaren Wendeeinheiten
Zum sicheren Drehen von Rollpaletten mit bis zu 30 t Tragfähigkeit.
Die Wendeeinheiten arbeiten mit PU-beschichteten Textilbändern, die über Getriebemotoren angetrieben werden. Die Arbeitslänge ist manuell und rollengelagert zwischen 2.500 und 7.000 mm verstellbar. Die Bedienung erfolgt über eine Funkfernsteuerung.

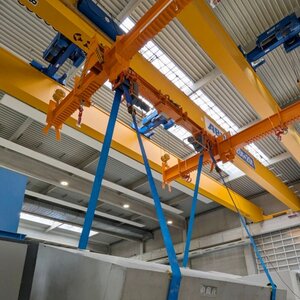

Wendetraverse zum Wenden von Betonbauteilen
Wendetraverse zum sicheren Wenden von Betonbauteilen bis 40 t Tragfähigkeit.
Die Wendeeinheiten arbeiten mit PU-beschichteten Textilbändern, die über Getriebemotoren angetrieben werden. Die Arbeitslänge ist manuell und rollengelagert zwischen 2.500 und 6.000 mm verstellbar. Die Aufhängung ist für 1- und 2-Kranbetrieb ausgelegt und die Bedienung erfolgt über Funkfernsteuerung.

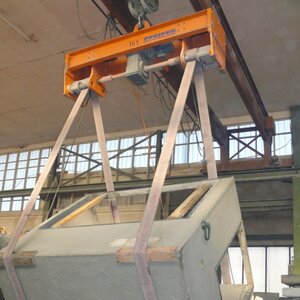

Starre Wendetraverse
Wendetraverse in starrer Ausführung zum Wenden von Betonfertigteilen.
Tragfähigkeit 16 t.

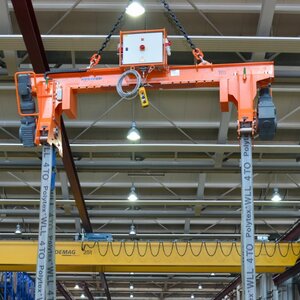

Wendetraverse 10 t
Die Wendetraverse ist für eine Tragfähigkeit bis 10.000 kg ausgelegt und verfügt über manuell verstellbare Wendeeinheiten.
Die Traversenaufhängung erfolgt mittig über ein 2-strängiges Kettengehänge. Variable Arbeitslänge von 700 bis 2.500 mm.
Wichtige Hinweise zum Einsatz
- Rundschlingenhaken dürfen nicht durch die Laufrollen der Antriebseinheit geführt werden.
- Die Laufflächen der Hebebänder müssen frei von scharfen Kanten, Graten oder aggressiven Oberflächen sein, um Beschädigungen der Bänder zu vermeiden.
