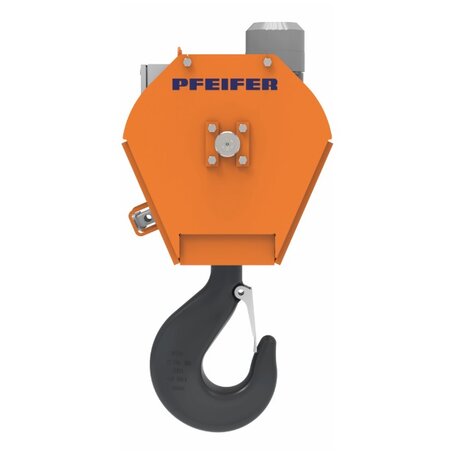

Kranunterflasche

Die Kranunterflasche ist das Herzstück jeder Krananlage – und genau so behandeln wir sie auch.

Mit viel Erfahrung, technischem Know-how und einem Blick fürs Detail entwickeln wir robuste Lösungen, die im Alltag wirklich bestehen.

Jede Ausführung wird passgenau auf die jeweilige Einsatzumgebung ausgelegt und hält zuverlässig stand – ob gegen Korrosion, Hitze, Staub oder Nässe.

Abgestimmt auf Tragfähigkeit und Triebwerksgruppe der Laufkatze entsteht so ein Bauteil, das nicht nur mitläuft, sondern den Betrieb trägt: langlebig, belastbar und gemacht für den harten Dauereinsatz.

Wir geben Unterflaschen eine zweite Chance!

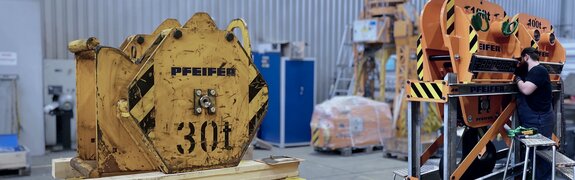

Nicht jede Kranunterflasche gehört zum alten Eisen. Mit Erfahrung, Sorgfalt und technischem Know-how bringen wir Ihre Unterflaschen wieder in Form.

Ob Reparatur, Instandsetzung oder komplette Generalüberholung – wir prüfen, überarbeiten und erneuern alle relevanten Komponenten nach Bedarf.

So wird aus einer in die Jahre gekommenen Unterflasche wieder ein zuverlässiger Begleiter für den täglichen Einsatz, bereit für viele weitere Betriebsstunden.

Jetzt Serviceleistungen ansehen

Anwendung und Lastaufnahme

Kranunterflaschen sind zentrale Bauteile im Lastaufnahmesystem von Krananlagen und bilden die Verbindung zwischen Seiltrieb und Lastaufnahmemittel. Sie übernehmen die sichere Kraftübertragung beim Heben, Senken und Verfahren von Lasten und sind damit entscheidend für einen zuverlässigen Kranbetrieb.

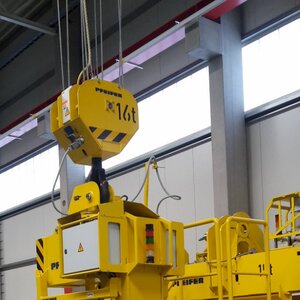

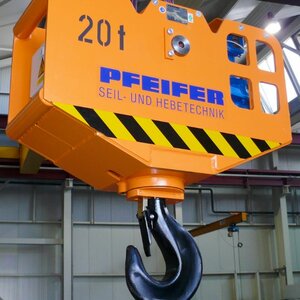

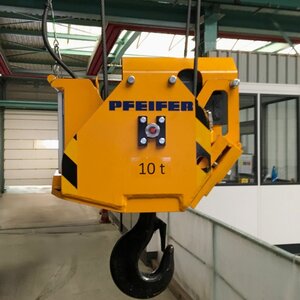

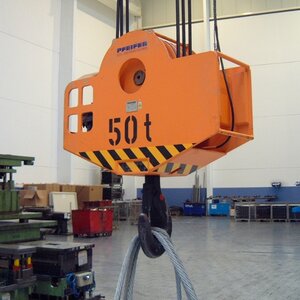

Je nach Anforderung sind Kranunterflaschen mit Einfach- oder Doppelhaken sowie in zwei- bis mehrrolliger Ausführung erhältlich.

Die Konstruktion wird dabei individuell auf die jeweilige Tragfähigkeit, Einscherung und Seilführung abgestimmt. Unterschiedliche Seileinscherungen, Seilrollenabstände und Seilrollendurchmesser ermöglichen eine Vielzahl an Varianten, die exakt auf den jeweiligen Einsatzfall ausgelegt werden.

Individuell statt Standard

Jede Unterflasche wird passend zu Tragfähigkeit, Einsatzbedingungen und Triebwerksgruppe individuell ausgelegt – basierend auf Erfahrung und technischem Know-how.

Robust für den Dauereinsatz

Konstruiert für harte Industriebedingungen überzeugen Unterflaschen durch ihre stabile Bauweise und hochwertige Seilrollen in geschützten Gehäusen. So wird eine dauerhaft zuverlässige Funktion auch unter hoher Belastung sichergestellt.

Wartungsfreundlich im Betrieb

Durchdachte Konstruktion mit gut zugänglichen Komponenten ermöglicht eine einfache Wartung. Wälzgelagerte Seilrollen sind langlebig ausgelegt und können über die Achse problemlos nachgeschmiert werden – für reduzierte Stillstandszeiten im Betrieb.

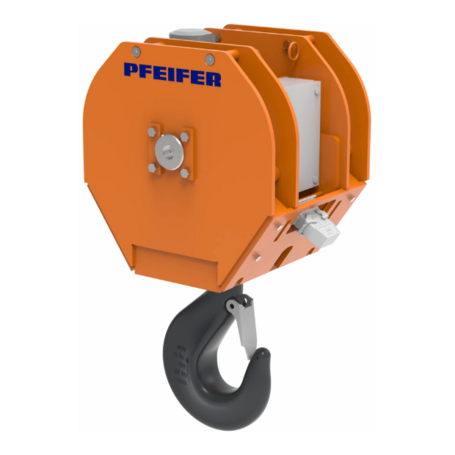

Standardausführung

Lastaufnahme

Einfachhaken nach DIN 15401 oder Doppelhaken nach DIN 15402
Mit Hakenmaulsicherung

Antrieb

Elektromechanischer Drehantrieb über SEW-Getriebemotor
Drehbereichsbegrenzung

Aufhängung

Über Seilrollen, ein- oder mehrrollig

Bedienung

Über vorhandene Kransteuerung

Lieferung

Ohne elektrische Steuerung, komplett verdrahtet bis Hartingstecker zum Anschluss an die Kranelektrik.
Abnahmeprüfzeugnis für geschmiedete Lasthaken

Varianten & Optionen

Unbegrenzter Drehbereich

Für eine optimale Ausrichtung der Last.

Elektromechanische Hakenmaulsicherung

Die Sicherungsklappe am Kranhaken wird über einen Elektro-Schubzylinder betätigt. Mit Sicherheitsabschaltung gegen Bedienungsfehler.

Frequenzumrichter für Sanftanlauf

Getriebemotor mit Frequenzumrichter ausgestattet. Empfohlen für das Drehen weit ausladender, schwerer Lasten.

Akkubetrieben

Zwei austauschbare Akkublöcke, mit digitaler Spannungs- und Restlaufzeitanzeige, ca. 1.000 Ladezyklen.

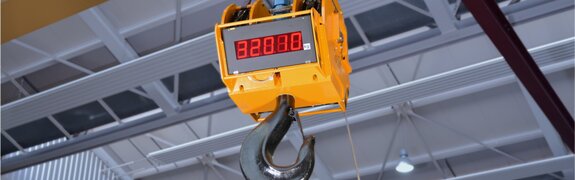

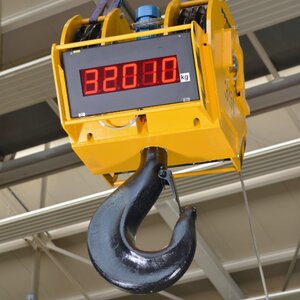

Integrierte Wägeeinrichtung

Anzeige des Lastgewichtes über LED-Großanzeige und/oder mit W-LAN Funksystem zur Übertragung des Lastgewichtes an eine Auswertestation mit Drucker.

Steckverbindung für Lastaufnahmemittel

Steckverbindung an der Unterseite zum Anschluss eines elektromechanisch angetriebenen Lastaufnahmemittels.

Hitzeschutzblech

Schützt die Unterflasche zuverlässig vor hoher Wärmestrahlung und thermischer Belastung.

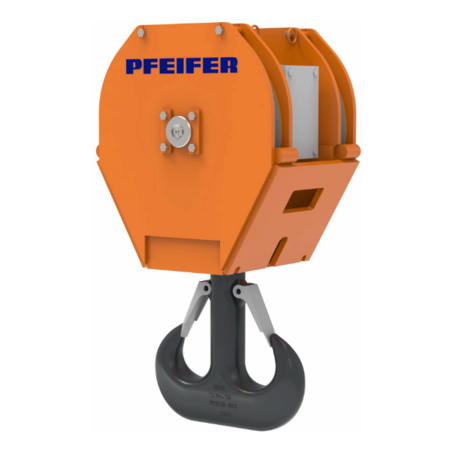

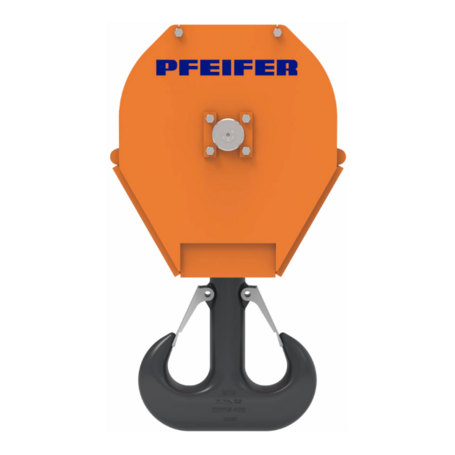

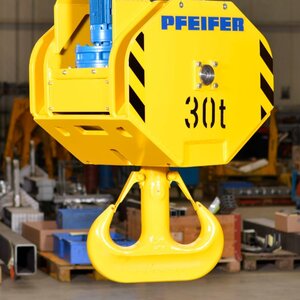

Doppelhaken

Robuste Doppelhakenausführung nach DIN 15402 für anspruchsvolle Hebeanwendungen.

Herstellung nach Kundenanforderung

Mit Hitzeschutzblech, Kabelzugentlastung oder als spritzwassergeschützte Ausführung usw.

Fragen Sie uns!

Gut zu wissen!

Hitze oder Kälte?

Grundsätzlich sind unsere Kranunterflaschen für Einsatztemperaturen von -20 °C bis +100 °C ausgelegt. Abweichende Temperaturbereiche sind ebenfalls möglich, erfordern jedoch die Angabe der genauen Einsatzbedingungen. Auch höhere Temperaturen, beispielsweise im Gießereibereich, sind mit geeigneter Werkstoffwahl und optimierter Hitzeschutzkonstruktion in der Regel problemlos realisierbar.

Drehbereichsbegrenzung wichtig für Lastaufnahmemittel

Werden Lastaufnahmemittel mit elektrischer Zuleitung verwendet, ist zur sicheren Übertragung der Energie entweder eine Drehbereichsbegrenzung oder ein integrierter Schleifringkörper notwendig.

Ist der Lasthaken frei wählbar?

Die Ausführung als Einfach- oder Doppelhaken ist frei wählbar, ebenso die Festigkeitsklasse des Hakens. Diese beeinflusst zusammen mit der Tragfähigkeit die Kranhakengröße.

Grundsätzlich gilt: Je höher die Festigkeitsklasse, desto kleiner kann der Lasthaken bei gleicher Tragfähigkeit ausgeführt werden. So kann beispielsweise eine Tragfähigkeit von 16.000 kg entweder mit einem Kranhaken Nr. 8 der Festigkeitsklasse P oder mit einem Kranhaken Nr. 4 der Festigkeitsklasse V realisiert werden.

Hakenmaulsicherung - ein Muss?

Laut UVV sind Hakenmaulsicherungen vorgeschrieben. In der Praxis ist die manuelle Betätigung beim Ein- und Aushängen jedoch oft erschwert, da der Lasthaken durch die Last nicht immer gut erreichbar ist.

Eine deutlich einfachere und für den Anwender sicherere Lösung sind elektromechanisch betätigte Hakenmaulsicherungen (siehe Zusatzoptionen).

Krandaten – ohne die geht’s nicht!

Die Kraneinstufung, die Hubgeschwindigkeit und die Triebwerksgruppe sind wesentliche Faktoren für die Auslegung der Kranunterflasche. Das Seil beeinflusst zudem die Anzahl und Dimensionierung der Seilrollen, während die Einscherung den Seilrollenabstand bestimmt.
