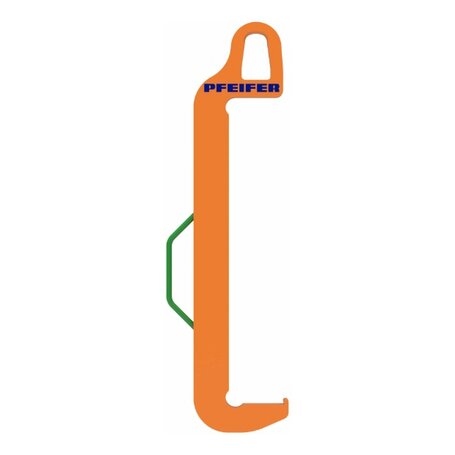

C-Haken ohne Gegengewichtsausgleich
Anwendung & Lastaufnahme
Coilhaken ohne Gegengewicht sind für die Aufnahme und den Transport von schmalen Coils, Spaltbändern, Ringen und vergleichbaren Lasten ausgelegt. Sie kommen überall dort zum Einsatz, wo Bandmaterial sicher gehandhabt, vereinzelt oder innerhalb von Lager- und Produktionsbereichen bewegt werden muss.
Die Lastaufnahme erfolgt formschlüssig über die Tragzinke im Coilauge. Bei abgestimmter Zinkenlänge und Lastbreite wird die Last sicher geführt und stabil transportiert. Durch ihre kompakte Bauweise eignen sich diese Coilhaken besonders für schmale Lasten und wirtschaftliche Handlingprozesse in der Metallverarbeitung.
Der Leichte für Schmales
Optimal um schmale Lasten wie Ringe oder Spaltbänder zu vereinzeln oder zu transportieren.
Ohne Gegengewichtsausgleich?
Coilhaken ohne Gegengewichtsausgleich hängen im Leerzustand schief, haben dafür aber ein sehr niedriges Eigengewicht. So lässt sich der Coilhaken leicht von Hand in der Waage halten und sicher in das Coilauge einführen.
Wenn‘ s passt, ist es sicher!
Schmale Lasten kippen leicht! Ist die Zinkenlänge an die Lastbreite angepasst, liegt die Last am senkrechten Tragarm an und der Lastschwerpunkt befindet sich unterhalb der Aufhängung. Bei Belastung richtet sich der Coilhaken mit einer Sicherheitsneigung von 5° nach oben aus, sodass die Last sicher hängt.
Standardausführung
Lastaufnahme
4/4 Zinke (Zinkenlänge = maximale Lastbreite)
Sicherheitstechnische Einrichtung
Sicherungsnase verhindert Abrutschen der Last
Aufhängung
Aufhängung passen für Einfachhaken nach DIN 15401. Anpassung an Ihre Kranhakennummer.
Bedienung
Manuelle Bedienung über Handgriff
Lieferung
Komplett betriebsbereit in montiertem Zustand
Varianten & Optionen
3/4 Zinke
Für die Aufnahme von eng aneinanderliegenden Lasten. Zinkenlänge kann auf maximal 75% der Lastbreite reduziert werden. Bauartbedingt ohne Sicherungsnase.
Rohrsegmentauflage
Für empfindliche Lasten, auf der Zinke aufgeschweißt. Blank oder mit Kunststoff beschichtet.
Anfahrplatte mit Schonbelag
Verbreiterte Platte an der Innenseite des senkrechten Tragarms. Schonbelag aus Stahl oder Kunststoff.
Runddorn-Zinke
Zinke aus Rundmaterial. Für empfindliche Lasten, Ringe oder Spulen.
Aufhängung für Teleskop-Coilzange
Zur sicheren Aufnahme des C-Hakens durch die Pratzen von Teleskop-Coilzangen.
Herstellung nach Kundenanforderung
Individuelle Ausführungen wie Aufhängungen für Doppelhaken, Ablagegestelle, C-Haken für die Containerbe- und -entladung und weitere Sonderkonstruktionen. Fragen Sie uns!
