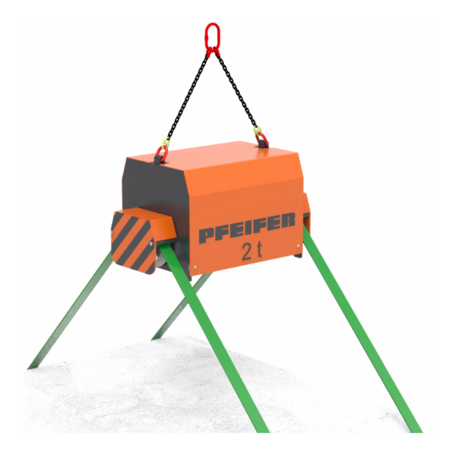

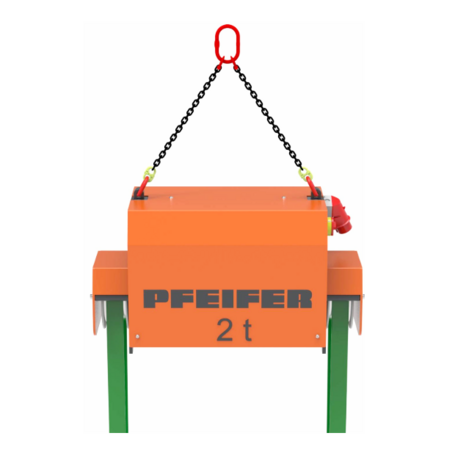

Wendeeinheit VERTO
Anwendung & Lastaufnahme

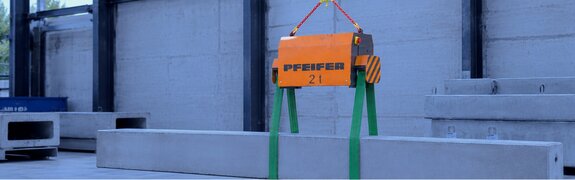

Wendeeinheiten VERTO sind für das sichere Heben, Wenden und Positionieren eigenstabiler Lasten mit nahezu rundem oder quadratischem Querschnitt ausgelegt. Sie eignen sich besonders für lange, sperrige oder unhandliche Bauteile wie Betonfertigteile, Schweißrahmen, Profile und vergleichbare Werkstücke, die kontrolliert gedreht und materialschonend gehandhabt werden müssen.
Die Lastaufnahme erfolgt über textile Hebebänder, die das Werkstück sicher und materialschonend aufnehmen. Der elektromotorische Bandantrieb ermöglicht ein kontrolliertes Wenden in die gewünschte Position. Die Bedienung erfolgt über eine Funkfernsteuerung mit integriertem Not-Halt.
Hinweis: Bei scharfkantigen Lasten sind bauseitig Kantenschoner zu verwenden.
Drehung um 360° unter Volllast
Die robuste Konstruktion ermöglicht das vollständige Drehen der Last um 360° auch unter Belastung. Dadurch lassen sich Werkstücke flexibel positionieren und weiterbearbeiten.
Kontrolliertes Wenden direkt am Kranhaken
Die VERTO ermöglicht das sichere und präzise Drehen schwerer Lasten ohne zusätzliche Hilfsmittel. Der Wendevorgang erfolgt kontrolliert und reduziert Risiken für Mensch, Maschine und Material.

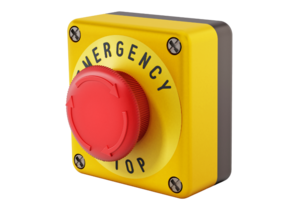

Bedienung per Funk mit Not-Halt oder Bedienflasche
Die Steuerung erfolgt komfortabel über eine Funkfernsteuerung oder eine Bedienflasche mit integriertem Not-Halt. Dadurch kann der Bediener den Wendevorgang sicher aus der Entfernung überwachen und jederzeit stoppen.
Einstellbare Bandgeschwindigkeit
Die variable Bandgeschwindigkeit ermöglicht eine optimale Anpassung an unterschiedliche Lasten und Anforderungen. So kann jede Drehbewegung präzise und materialschonend durchgeführt werden.
Robust & Wartungsarm
Die stabile Konstruktion ist für den täglichen Einsatz in anspruchsvollen Produktionsumgebungen ausgelegt. Die wartungsarme Ausführung sorgt für eine zuverlässige und langlebige Nutzung.
Unsere Baugrößen
VERTO 2 - Bandabstand 800 mm
| Tragfähigkeit | 2.000 kg |
| Eigengewicht | ca. 300 kg |
| Bandabstand | 800 mm |
| Bandbreite | 60 mm |
| Bandgeschwindigkeit | 0,8 bis 3,8 m/min |
| Anschlussdaten | 0,55 kW - 400 V - 50 Hz |
| Schwerpunktabstand max. | 200 mm |
| Max. Anschlagwinkel | 45 ° |

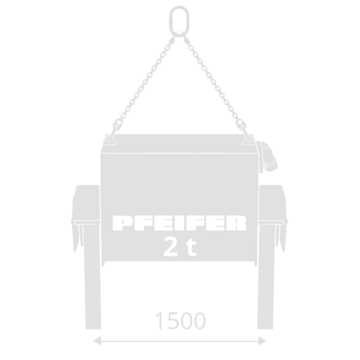

VERTO 2 - Bandabstand 1.500 mm
| Tragfähigkeit | 2.000 kg |
| Eigengewicht | ca. 300 kg |
| Bandabstand | 1.500 mm |
| Bandbreite | 60 mm |
| Bandgeschwindigkeit | 0,8 bis 3,8 m/min |
| Anschlussdaten | 0,55 kW - 400 V - 50 Hz |
| Schwerpunktabstand max. | 200 mm |
| Max. Anschlagwinkel | 45 ° |
VERTO 6 - Bandabstand 1.000 mm
| Tragfähigkeit | 6.000 kg |
| Eigengewicht | ca. 600 kg |
| Bandabstand | 1.000 mm |
| Bandbreite | 90 mm |
| Bandgeschwindigkeit | 0,9 bis 4,6 m/min |
| Anschlussleistung | 1,1 kW - 400 V - 50 Hz |
| Schwerpunktabstand max. | 80 mm |
| Max. Anschlagwinkel | 45 ° |
VERTO 6 - Bandabstand 1.600 mm *Leihgerät verfügbar*
| Tragfähigkeit | 6.000 kg |
| Eigengewicht | ca. 650 kg |
| Bandabstand | 1.600 mm |
| Bandbreite | 90 mm |
| Bandgeschwindigkeit | 0,9 bis 4,6 m/min |
| Anschlussdaten | 1,1 kW - 400 V - 50 Hz |
| Schwerpunktabstand max. | 80 mm |
| Max. Anschlagwinkel | 45 ° |
VERTO 10 - Bandabstand 1.000 mm
| Tragfähigkeit | 10.000 kg |
| Eigengewicht | ca. 800 kg |
| Bandabstand | 1.000 mm |
| Bandbreite | 120 mm |
| Bandgeschwindigkeit | 1,2 bis 5,9 m/min |
| Anschlussdaten | 2,2 kW - 400 V - 50 Hz |
| Schwerpunktabstand max. | 80 mm |
| Max. Anschlagwinkel | 45 ° |
VERTO 10 - Bandabstand 1.800 mm
| Tragfähigkeit | 10.000 kg |
| Eigengewicht | ca. 850 kg |
| Bandabstand | 1.800 mm |
| Bandbreite | 120 mm |
| Bandgeschwindigkeit | 1,2 bis 5,9 m/min |
| Anschlussdaten | 2,2 kW - 400 V - 50 Hz |
| Schwerpunktabstand max. | 80 mm |
| Max. Anschlagwinkel | 45 ° |
Standardausführung
Aufhängung
2-strang-Kettengehänge mit Ovalring für Einfachhaken nach DIN 15041 Nr. 4 (VERTO 2), Nr. 10 (VERTO 6), Nr. 12 (VERTO 10)
Sicherheitstechnische Einrichtung
- Wendevorgang jederzeit per Not-Halt stoppbar
- LED-Signallampen
Bedienung
- Funkfernsteuerung oder Bedienflasche mit zertifiziertem Not-Halt
- Funktionen: Wenden vor, wenden zurück
Antrieb
Bandantrieb über Getriebemotor und Laufrollen
Lastaufnahme
Endloses oder geteiltes Hebeband (nicht im Lieferumfang enthalten)
Lieferung
- Komplett elektrisch verdrahtete Ausführung mit elektrischer Steuerung im Schaltschrank und steckbarem Anschluss an die Kranelektrik, ohne Federkabeltrommel
- Funkfernsteuerung oder Bedienflasche
- Inklusive Ladegerät bei Ausführung mit Akkubetrieb
Varianten & Optionen

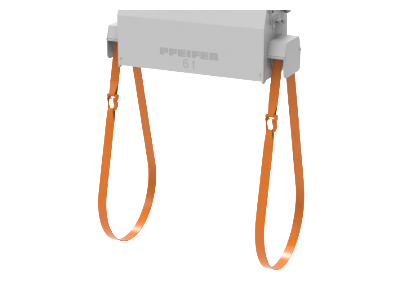

Hebebänder
- 2-lagig, 4.000 mm Nutzlänge, endlos
- PU-beschichtet
- geteilt, mit Rundschlingenhaken

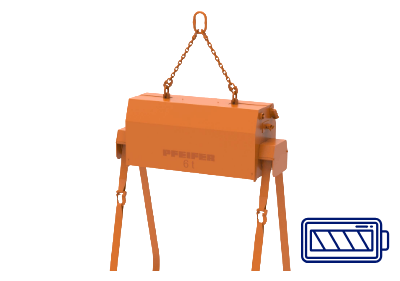

Akkubetrieben
24/48 VDC, inkl. Ladegerät. Akkukapazität 30 Ah, ausreichend für ca. 3 Stunden Wendebetrieb. Wendezyklen

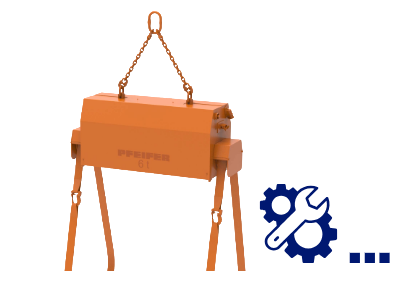

Herstellung nach Kundenanforderung
Mit Bandabschaltung, als Tandembetrieb, für Zweikranbetrieb usw.
Fragen Sie uns!
Wichtige Hinweise zum Einsatz
- Rundschlingenhaken dürfen nicht durch die Laufrollen der Wendeeinheit geführt werden.
- Die Laufflächen der Hebebänder müssen frei von scharfen Kanten, Graten oder aggressiven Oberflächen sein, um Beschädigungen der Bänder zu vermeiden.
