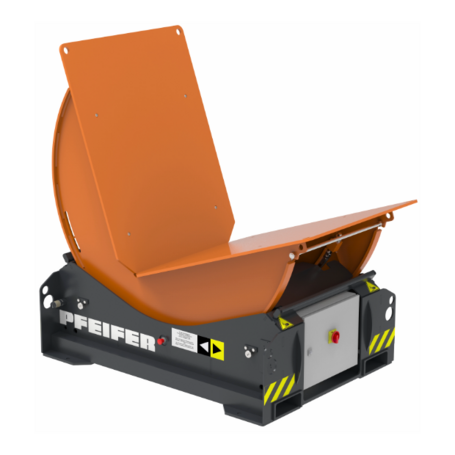

Wendetisch INVERTO

Anwendung & Lastaufnahme

Wendetische INVERTO sind für das sichere Wenden und Positionieren schwerer Lasten wie Blechcoils, Werkzeugformen, Papierrollen und vergleichbarer Bauteile ausgelegt. Sie kommen überall dort zum Einsatz, wo großvolumige und schwere Güter kontrolliert gedreht, ausgerichtet oder innerhalb von Produktions- und Lagerbereichen sicher gehandhabt werden müssen.

Die Lastaufnahme erfolgt je nach Ausführung über die Tischauflage oder angepasste Aufnahmeeinrichtungen, wodurch eine stabile und formschlüssige Positionierung während des gesamten Wendevorgangs gewährleistet wird. Durch den kontrollierten Antrieb und einen Frequenzumrichter wird die Last in die gewünschte Lage gebracht.

INVERTO Highlights entdecken

Ohne Risiko. Ohne Kran.

Machen Sie Ihre Wendeprozesse einfach und sicher:

Vermeiden Sie Gefährdungen wie Schlaufen und Ketten, die empfindliche Lastkanten beschädigen können.
In der Praxis leider oft übliche und abenteuerliche Methoden zum Wenden der Last werden überflüssig.

Modular & Flexibel

Flexibel konfigurierbar: Der INVERTO passt sich schnell an unterschiedliche Werkstücke und Anwendungen an.

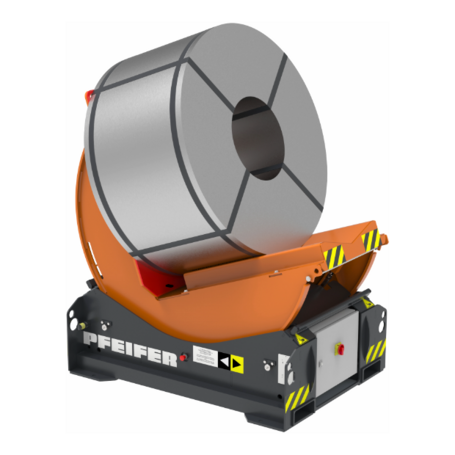

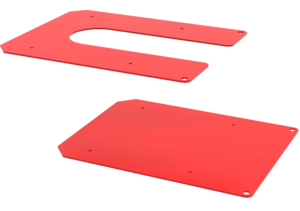

Coils: Tischplatte mit Aussparung für Coilhaken und Prismaauflage.

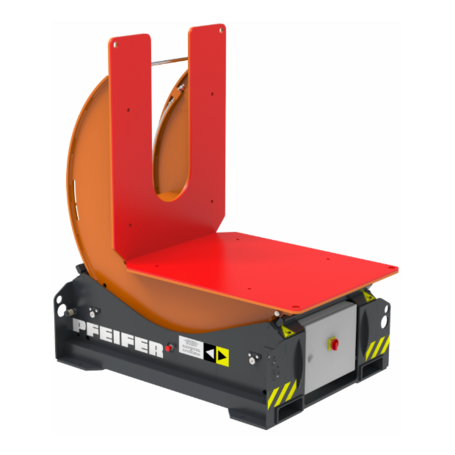

Spritzgusswerkzeuge: Geschlossene Tischplatten ohne Aussparung.
Empfindliche Lasten: PU-beschichtete Tischplatten oder Prismen für schonendes Handling.
Einseitiges Be- und Entladen: Optional mit 180°-Dreheinheit.

Maximale Sicherheit

Eine robuste Einhausung oder integrierte Sicherheitsleisten schützen zuverlässig vor Quetsch- und Klemmgefahren.
Akustische und optische Warnsignale kündigen den Wendevorgang an und erhöhen die Sicherheit für Bediener und Umfeld.

Schonend & Effizient

Der INVERTO bewegt Ihre Lasten kontrolliert und materialschonend.

Dank frequenzgeregeltem Antrieb startet und stoppt der Wendevorgang sanft, während die Drehbewegung im Mittelteil beschleunigt wird.

Das sorgt für maximale Schonung Ihrer Werkstücke bei gleichzeitig minimaler Wendezeit.

Mobil. Einsatzbereit.

Dank integrierter Stapleraufnahmen ist der INVERTO jederzeit schnell an den gewünschten Einsatzort versetzbar.

Einfach anschließen – für den Betrieb reicht eine 400-V-Steckdose.

Unsere Baugrößen

INVERTO 2

Tragfähigkeit	2.000 kg
Eigengewicht	630 kg
Maße Tischplatte	0,9 x 0,7 x 0,9 m
Anschlussdaten	1,1 kW - 400 V - 50 Hz
Wendezeit	30 s

INVERTO 8

Tragfähigkeit	8.000 kg
Eigengewicht	1.300 kg
Maße Tischplatte	1,3 x 1,0 x 1,3 m
Anschlussdaten	2,3 kW - 400 V - 50 Hz
Wendezeit	40 s

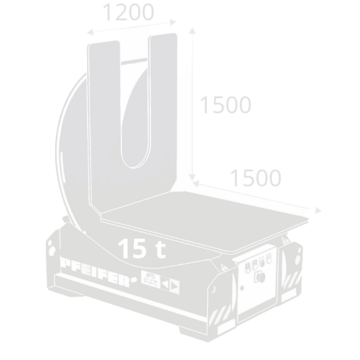

INVERTO 15

Tragfähigkeit	15.000 kg
Eigengewicht	2.600 kg
Maße Tischplatte	1,5 x 1,2 x 1,5 m
Anschlussdaten	4,7 kW - 400 V - 50 Hz
Wendezeit	40 s

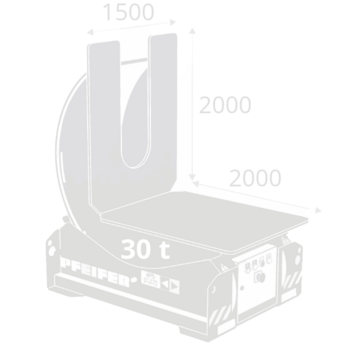

INVERTO 30

Tragfähigkeit	30.000 kg
Eigengewicht	5.300 kg
Maße Tischplatte	2,0 x 1,5 x 2,0 m
Anschlussdaten	4,7 kW - 400 V - 50 Hz
Wendezeit	80 s

Standardausführung

Antrieb

2-strang-Wendeantrieb über Getriebemotor und Kette

Sicherheitstechnische Einrichtung

Wendevorgang jederzeit per Not-Halt stoppbar
Zwei Blitzleuchten signalisieren den Wendebetrieb
Akustisches Warnsignal bei einsetzendem Wendevorgang

Lieferung

Komplett betriebsbereit mit 400 V CEE-Steckdose
Elektrische Zuleitung sowie ggf. Fundamentarbeiten und Abschrankungen bauseits
Inklusive eingebautem Lastspielzähler

Optionale Sicherheitspakete

Sicherheitsschaltleisten am Grundgestell mit automatischer Abschaltung bei Klemm- und Quetschgefahr
Schutzzaun mit Sicherheitslichtschranken, vor Ort steckbar

Bedienung

Funkfernsteuerung (bei eingebauten Sicherheitsleisten) oder stationärem Bedientaster (bei Einhausung)

Ladung

Be- und Entladestellen gegenüberliegend angeordnet
Vorwiegend geeignet für Gabelhubwagen, Coilhaken und Teleskop-Coilzangen

Varianten & Optionen

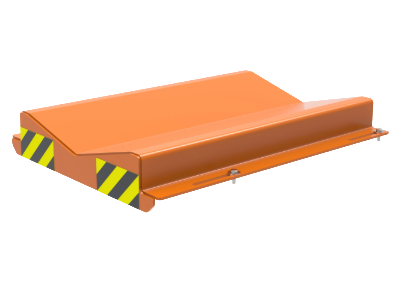

Tischplatte mit Prisma

Zur Sicherung des liegenden Coils gegen Abrollen. Perfekt für Stahlcoils oder andere zylindrische Lasten.

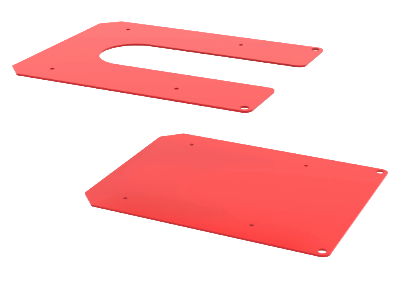

PU-Beschichtung für empfindliche Lasten

PU-Beschichtung der Tischplatte oder des Prismas.

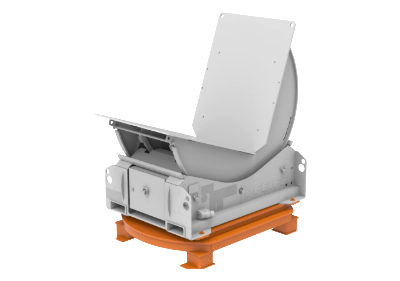

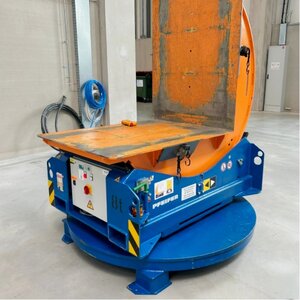

180° Dreheinheit

Im Grundgestell integriert und mit hochwertiger Kugeldrehverbindung ausgestattet, ermöglicht die Dreheinheit das Drehen des Wendetisches um 180°. So ist das Be- und Entladen komfortabel von derselben Seite möglich. Wahlweise mit oder ohne zusätzliche Standfüße erhältlich.

Herstellung nach Kundenanforderung

Wir fertigen Ihren Wendetisch individuell nach Ihren Anforderungen – z. B. mit unterschiedlichen Tischplattenausführungen, Bohrbildern, Absteckbolzen und weiteren Anpassungen.

Fragen Sie uns!

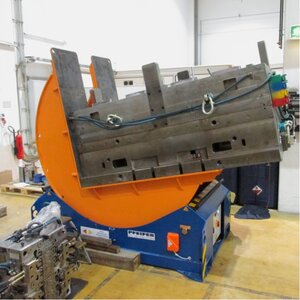

Im Einsatz bei unseren Kunden

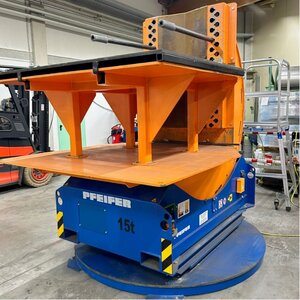

INVERTO 15 mit Sondertischaufbau

Der speziell ausgeführte Tischplattenaufbau verfügt über ein demontierbares Auflageprisma mit verstellbaren Absteckstangen im 50-mm-Raster. Die integrierte 180°-Dreheinheit ermöglicht ein einfaches und sicheres Wenden der Werkstücke.

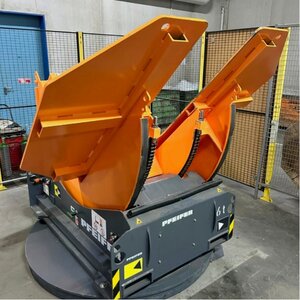

INVERTO 6t in Sonderausführung

Sonderausführung der Tischplatte mit 1800 mm Breite, ausgestattet mit Sondermotor sowie Teach-in-Funktion zur freien Einstellung und Speicherung der Endlagen für eine präzise Positionierung.

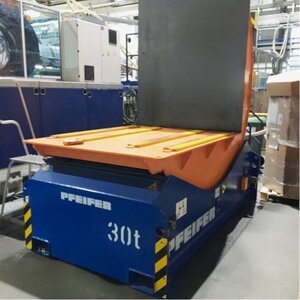

INVERTO 30t mit PU-Schutzauflagen

Wendetisch für Lasten bis 30 t mit 90°-Wendebereich. Antrieb über Frequenzumrichter. Ausgestattet mit Funkfernsteuerung, zusätzlicher Steuerbirne, Sicherheitsleisten und integriertem Lastspielzähler. PU-Schutzauflagen auf einer Tischseite.

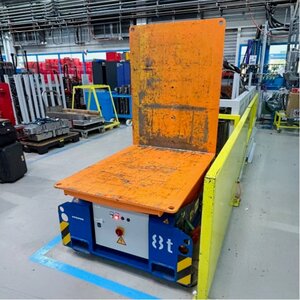

INVERTO 8 mit Tischplatten ohne Aussparung

Wendetisch für Lasten bis 8 t mit 90°-Wendebereich. Antrieb über 2-strang-Wendeantrieb und Frequenzumrichter für sanften Wendeablauf. Ausgestattet mit Funkfernsteuerung, Sicherheitsleisten, optischer und akustischer Warnsignalisierung sowie integriertem Lastspielzähler.

INVERTO 8 in erhöhter Bauweise

Besondere Ausführung mit erhöhter Bauweise zur einfachen Staplerunterfahrt sowie integrierter 180°-Dreheinheit für flexibles Wenden und Positionieren.
