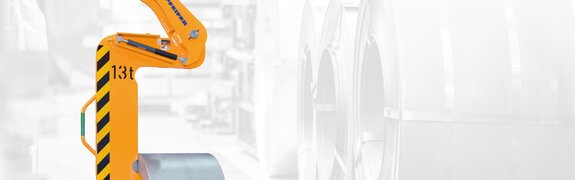

C-Haken mit automatischem Gegengewichtsausgleich

Anwendung & Lastaufnahme

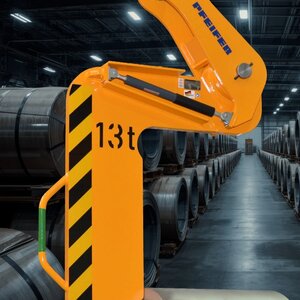

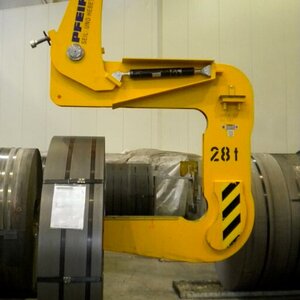

Coilhaken mit automatischem Gegengewichtsausgleich ermöglichen den sicheren Transport von Stahlcoils und das effiziente Be- und Entladen von Verarbeitungsmaschinen. Über eine Gasdruckfeder stellt sich die Zinke im Leer- und Lastzustand automatisch waagerecht ein und erleichtert so die Aufnahme und Positionierung der Last.

Durch den automatischen Ausgleich kann auf ein schweres Gegengewicht verzichtet werden. Die formschlüssige Lastaufnahme über die Tragzinke sowie kerbfrei ausgeführte Innenradien und eine Sicherungsnase sorgen für ein sicheres und zuverlässiges Coilhandling.

Der Leichte mit Gewichtsvorteil

Durch den automatischen Gegengewichtsausgleich kann auf ein schweres Gegengewicht verzichtet werden. Das reduziert das Eigengewicht des C-Hakens und erleichtert das Handling.

Komfort bei jeder Aufnahme

Die Gasdruckfeder hält die Zinke im Leer- und Lastzustand automatisch in einer günstigen Position. Das erleichtert die Aufnahme des Coils und unterstützt effiziente Arbeitsabläufe.

Sicher im täglichen Einsatz

Kerbfrei ausgeführte Innenradien reduzieren Kerbspannungen, während die Sicherungsnase an der Zinkenspitze ein unbeabsichtigtes Abrutschen der Last verhindert.

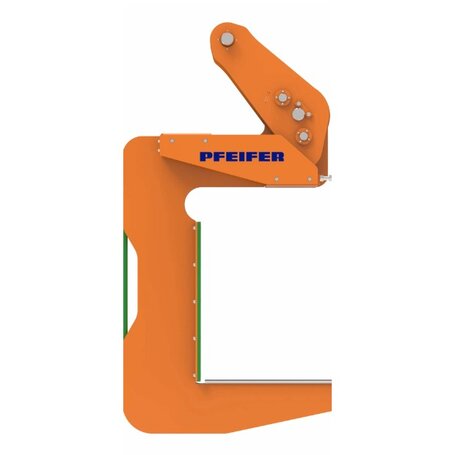

Standardausführung

Lastaufnahme

4/4 Zinke (Zinkenlänge = maximale Lastbreite)

Sicherheitstechnische Einrichtung

Sicherungsnase verhindert Abrutschen der Last

Aufhängung

Aufhängung passen für Einfachhaken nach DIN 15401. Anpassung an Ihre Kranhakennummer.

Bedienung

Manuelle Bedienung über Handgriff

Lieferung

Komplett betriebsbereit in montiertem Zustand

Varianten & Optionen

3/4 Zinke

Für die Aufnahme von eng aneinanderliegenden Lasten. Zinkenlänge kann auf maximal 75% der Lastbreite reduziert werden. Bauartbedingt ohne Sicherungsnase.

Rohrsegmentauflage

Für empfindliche Lasten, auf der Zinke aufgeschweißt. Blank oder mit Kunststoff beschichtet.

Anfahrplatte mit Schonbelag

Verbreiterte Platte an der Innenseite des senkrechten Tragarms. Schonbelag aus Stahl oder Kunststoff.

Runddorn-Zinke

Zinke aus Rundmaterial. Für empfindliche Lasten, Ringe oder Spulen.

Aufhängung für Teleskop-Coilzange

Zur sicheren Aufnahme des C-Hakens durch die Pratzen von Teleskop-Coilzangen.

Ablagegestell

Zum sicheren Ablegen des C-Hakens bei Nichtgebrauch.

Herstellung nach Kundenanforderung

Individuelle Ausführungen wie Aufhängungen für Doppelhaken, Ablagegestelle, C-Haken für die Containerbe- und -entladung und weitere Sonderkonstruktionen. Fragen Sie uns!
